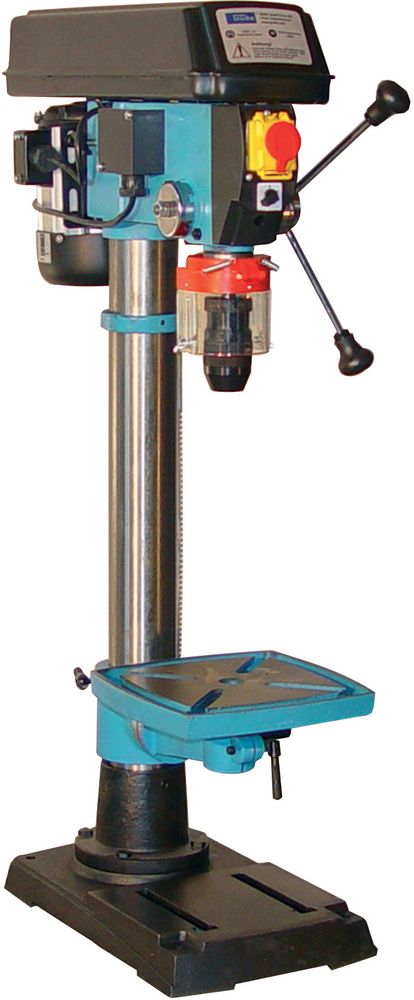

TISCHBOHRMASCHINE GTB 20/12 R+L - 55194
Robuste und auf Genauigkeit ausgelegte Maschine für den Einsatz in Werkstatt, Hobby- und Reparaturbetrieb usw., Maschine mit Keilriemenantrieb, Drehzahleinstellung mittels Stufen-Riemenscheibe, kugelgelagerte Bohrspindel.

Ausstattung:
Fußplatte mit Langlöchern für Schraubstockbefestigung, Bohrtiefenanschlag, Keilriemenspanneinrichtung, Nullspannungsschalter, Motorgehäuse aus Aluminium, mit Zahnstange zur Höhenverstellung des Bohrtisches.
TISCHBOHRMASCHINE GTB 20/12 R+L - 55194

TISCHBOHRMASCHINE GTB 20/12 R+L

55194

Art.-Nr.:

 55194

Dieser Artikel ist nicht mehr im Sortiment.

Robuste und auf Genauigkeit ausgelegte Maschine für den Einsatz in Werkstatt, Hobby- und Reparaturbetrieb usw., Maschine mit Keilriemenantrieb, Drehzahleinstellung mittels Stufen-Riemenscheibe, kugelgelagerte Bohrspindel.

Ausstattung:
Fußplatte mit Langlöchern für Schraubstockbefestigung, Bohrtiefenanschlag, Keilriemenspanneinrichtung, Nullspannungsschalter, Motorgehäuse aus Aluminium, mit Zahnstange zur Höhenverstellung des Bohrtisches.

Technische Daten

Technische Daten

Logistische Daten

Länge:   610 mm
Breite:   340 mm
Höhe:   1.050 mm
Nettogewicht:   44,2 kg
Bruttogewicht:   48,89 kg
GTIN:   4015671551948
Artikelnummer:   55194

Downloads


Service

Güde Technischer Service

Bei Fragen rund um unsere Produkte und Anwendungen

Montag - Freitag
09:00 - 18:00 Uhr
Samstag
08:00 - 12:00 Uhr

Telefon: +49 (0)7904-700360
Telefax: +49 (0)7904-70051999


Ersatzteile- und Zubehör-Shop


Ersatzteileversion FSL55194-02

Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)

24301 25134 25387 25388 25908 26876 28131 28399 28840 31208 33819 34400 34692 35624 37388 38968 39773 40095 42151 44768 46995 47763 48042 48229 50155 51736 53276 55626 57555 59047

Ersatzteilliste 01

Bild Bild Ersatzteilnr. Bezeichnung VMg RB Preis €
exkl. MwSt
Preis €
inkl. MwSt
Menge
1 55193-02019 Spindelmutter 1 1 0,61 € 0,73 €
2 55193-02033 Spindelriemenscheibe 1 1 13,77 € 16,39 €
3 55193-02023 Welle Spindel komplett 1 2 9,15 € 10,89 €
4 55194-01002 Riemen M24 2 1 11,00 € 13,09 €
5 55193-02005 Knopf 1 1 2,68 € 3,19 €
6 55193-02006 Riemenabdeckung 1 5 23,01 € 27,38 €
7 55193-02007 Mikroschalter 1 2 3,88 € 4,62 €
8 55193-02008 Umlenkriemenscheibe Dieses Ersatzteil ist leider nicht mehr lieferbar.
9 55193-02009 Mutter-Rückholfeder 2er Set 2 1 0,46 € 0,55 €
10 55193-02010 Rückholfeder 1 1 7,30 € 8,69 €
11 55193-02011 Spannvorrichtung 1 1 2,96 € 3,52 €
12 55193-02012 Gleitschienenset 1 1 5,27 € 6,27 €
13 55193-02013 Motoradapterplatte 1 1 6,38 € 7,59 €
14 55193-02014 Motorriemenscheibe 1 2 12,85 € 15,29 €
15 55194-02015 Motor 400 V 1 5 91,51 € 108,90 €
16 55193-02016 Spannhebel 1 1 3,61 € 4,30 €
17 55193-02017 Flügelschraube 2 1 1,57 € 1,87 €
18 55194-02018 Schaltergehäuse 1 1 9,43 € 11,22 €
19 55194-02019 Ein- / Aus Schalter 400 V 1 3 21,17 € 25,19 €
20 55193-02020 Skala inkl. Tiefenanschlag 1 1 8,23 € 9,79 €
21 55193-02021 Vorschubwelle 1 1 18,39 € 21,88 €
22 55193-02022 Vorschubhebel 3 1 4,53 € 5,39 €
23 55193-02003 Spindel komplett 1 5 24,87 € 29,60 €
24 55193-02024 Tisch 1 3 27,65 € 32,90 €
25 55193-02025 Schnecke komplett 1 1 4,16 € 4,95 €
26 55193-02026 Zahnstangenring Ø80 mm 1 1 5,08 € 6,05 €
27 55193-02027 Klemmhebel Tischhalter 1 1 4,16 € 4,95 €
28 55193-02028 Tischhalter 1 3 21,17 € 25,19 €
29 55193-02029 Kurbel Höhenverstellung 1 2 3,61 € 4,30 €
30 55193-02030 Tischarm 1 2 18,39 € 21,88 €
31 55193-02031 Klemmhebel Tischarm 1 1 2,68 € 3,19 €
32 55193-02032 Austreibkeil 1 1 1,76 € 2,09 €
33 40326 Morsekegel MK 2 / B16 1 1 6,38 € 7,59 €
34 38332 Schnellspannbohrfutter B16 16 mm 1 3 30,21 € 35,95 €
35 55193-02035 Bohrfutterschutz 1 1 13,77 € 16,39 €
36 55193-02036 Zahnstange 1 1 11,92 € 14,18 €
37 55193-02037 Säule komplett 1 5 34,11 € 40,59 €
38 55193-02038 Bodenplatte 1 3 24,87 € 29,60 €
39 55193-02039 Klemmkasten Stecker 1 1 3,61 € 4,30 €
40 55193-02040 Knickschutz 1 1 0,69 € 0,82 €
ohne
Abb.
55192-01031 Umschalter L+R 1 3 15,88 € 18,90 €
ohne
Abb.
55194-02021 Klemmkasten Motor 1 1 4,53 € 5,39 €
ohne
Abb.
55194-02041 Lüfterrad Motor 1 1 4,53 € 5,39 €
ohne
Abb.
55194-02042 Lüfterradabdeckung Motor 1 1 6,01 € 7,15 €
