Art.-Nr.:
94188

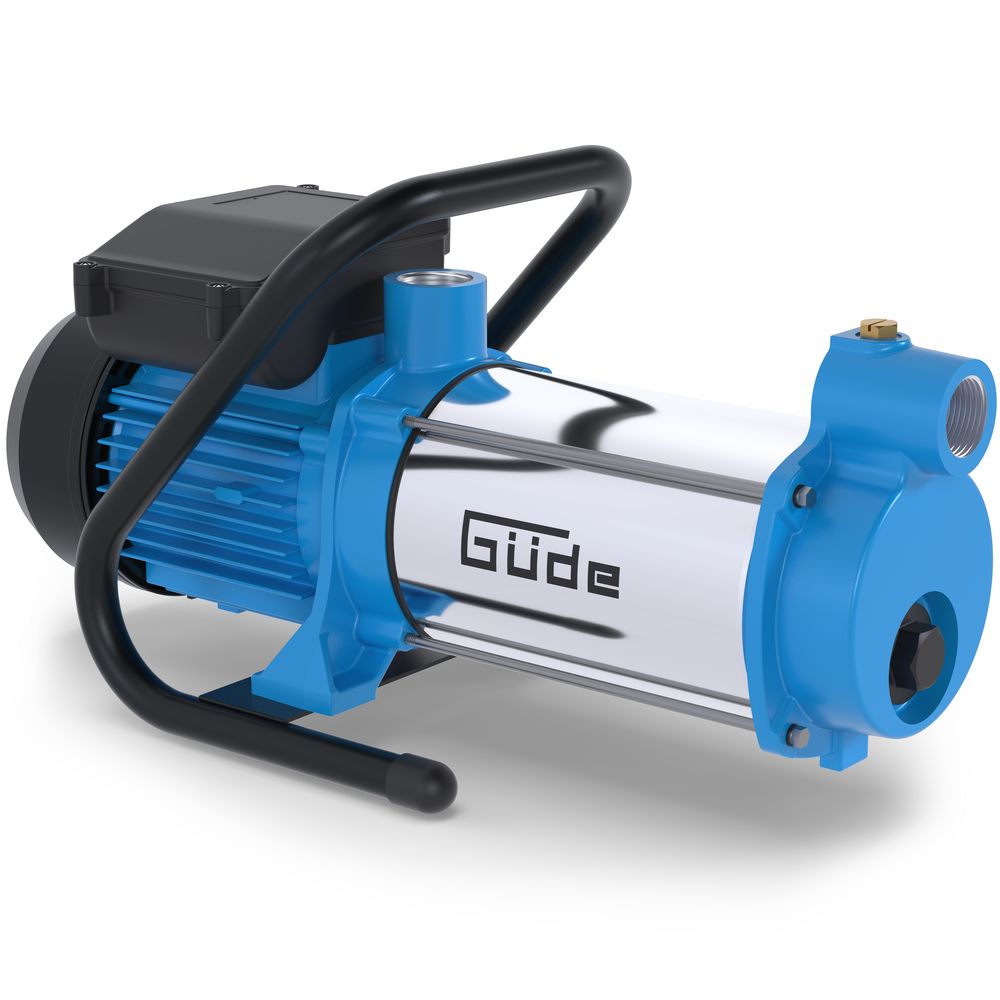

| • | Pumpenmantel aus Edelstahl |
| • | mechanische Dichtung |
| • | Entlüftungsschraube |
| • | 5 Laufräder aus Noryl |
| • | Tragegriff |
| • | Ein-/Ausschalter |
| • | Thermoschutz und Motorschutzschalter |
Einsatzgebiet: Zur Bewässerung des Gartens, zum Betrieb von max. drei Beregnern oder zur Entleerung von Teichen und Becken. | |
Technische Daten
Technische Daten
| Netzspannung: | 230 V | |
| Frequenz: | 50 Hz | |
| Motorleistung (P1): | 1300 W | |
| Schutzart (IP): | X4 | |
| Fördervolumen: | 5400 l/h | |
| max. Förderhöhe: | 54 m | |
| max. Ansaughöhe: | 7,5 m | |
| Anschlussgewinde: | IG 1 " | |
| Anzahl Laufräder: | 5 | |
| max. Wassertemperatur: | 35 °C | |
| Lärmwertangabe LWA: | 81 dB | |
| Länge: | 475 mm | |
| Breite: | 215 mm | |
| Höhe: | 235 mm |
Logistische Daten
| Verpackungsmaße | ||
| Länge | 495 mm | |
| Breite | 240 mm | |
| Höhe | 280 mm | |
| Nettogewicht: | 15,56 kg | |
| Bruttogewicht: | 17,04 kg | |
| GTIN: | 4015671941886 | |
| Artikelnummer: | 94188 | |
Downloads
Service
Technischer Service
Bei Fragen rund um unsere Produkte und Anwendungen
Montag
-
Freitag
09:00 - 18:00
Samstag
Geschlossen
Telefon: +49 (0)7904-700360
Telefax: +49 (0)7904-70051999
Ersatzteile- und Zubehör-Shop
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
13338 13339 13340 13341
 |
9419101001 Pumpengehäuse |
|
 |
 |
|
9419101005 Laufrad |
|
|
|
|
9419101006 Schneckenrad |
|
|
|
|
9419101009 Leitrad / 1- Fach |
|
|
|
|
9419101010 Leitrad / Doppelt ( Diff ) |
|
|
|
|
9419101013 Mechanische Dichtung |
|
|
|
|
9419101020 Spritzring |
|
|
|
|
9419101021 Laufradsperrschraube |
|
|
|
|
9419101022 Rillenkugellager |
|
|
|
|
9419101028 Blindstopfen 1 / 8 Zoll |
|
|
|
|
9419101042 Deckel / Pumpenkörper |
|
|
|
|
9419101047 Zugstange / 215 mm |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 9419101001 | Pumpengehäuse | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 2 | 9419101005 | Laufrad | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 3 | 9419101006 | Schneckenrad | 1 | 1 |  |
|
|
|||
| 4 | 9419101009 | Leitrad / 1- Fach | 1 | 1 | |
|
|
|||
| 5 | 9419101010 | Leitrad / Doppelt ( Diff ) | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 6 | 9419101013 | Mechanische Dichtung | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 7 | 9419101020 | Spritzring | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 8 | 9419101021 | Laufradsperrschraube | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 9 | 9419101022 | Rillenkugellager | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 10 | 9419101028 | Blindstopfen 1 / 8 Zoll | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 11 | 9419101042 | Deckel / Pumpenkörper | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 12 | 9419101047 | Zugstange / 215 mm | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
15287 15289 20383 23326 25154 25692 26747 29846 29847
|
94191-02001 Pumpengehäuse |
|
|
|
|
94191-02005 Laufrad |
|
|
|
|
94191-02006 Schneckenrad |
|
|
|
|
94191-02009 Leitrad / 1-fach (Diff. ) |
|
|
|
|
94191-02010 Leitrad / Doppelt (Diff. ) |
|
|
|
|
94191-02013 Mechanische Dichtung |
|
|
|
|
94191-02020 Spritzring |
|
|
|
|
94191-02021 Laufradsperrschraube |
|
|
|
|
99999-6302G Kugellager 6302 geschlossen |
|
|
|
|
94191-02027 Blindstopfen 1 / 8 |
|
|
|
|
94191-02042 Deckel / Pumpenkörper |
|
|
|
|
94191-02046 Zugstange / 215 mm |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 94191-02001 | Pumpengehäuse | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 2 | 94191-02005 | Laufrad | 5 | 1 | |
|
|
|||
| 3 | 94191-02006 | Schneckenrad | 5 | 1 | |
|
|
|||
| 4 | 94191-02009 | Leitrad / 1-fach (Diff. ) | 1 | 1 | |
|
|
|||
| 5 | 94191-02010 | Leitrad / Doppelt (Diff. ) | 5 | 1 |  |
|
|
|||
| 6 | 94191-02013 | Mechanische Dichtung | 1 | 1 |  |
|
|
|||
| 7 | 94191-02020 | Spritzring | 1 | 1 | |
|
|
|||
| 8 | 94191-02021 | Laufradsperrschraube | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 9 | 99999-6302G | Kugellager 6302 geschlossen | 2 | 1 | |
|
|
|||
| 10 | 94191-02027 | Blindstopfen 1 / 8 | 1 | 1 | |
|
|
|||
| 11 | 94191-02042 | Deckel / Pumpenkörper | 1 | 1 | |
|
|
|||
| 12 | 94191-02046 | Zugstange / 215 mm | 4 | 1 | |
|
|
|||
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
33204 40128
|
94188-03001 Elektrik-Box komplett |
|
|
|
|
94188-03002 Kondensator 25µf |
|
|
|
|
94188-03003 Lüfterrad |
|
|
|
|
94188-03004 Deckel Lüfterrad |
|
|
|
|
94188-03005 Bolzen Stator |
|
|
|
|
94188-03006 Wellendichtring |
|
|
|
|
94188-03007 Mechanische Dichtung |
|
|
|
|
94188-03008 Pumpengehäuse vorne |
|
|
|
|
94188-03009 Bolzen Pumpengehäuse |
|
|
|
|
94188-03010 Mutter Laufrad |
|
|
|
|
94188-03011 O-Ring |
|
|
|
|
94188-03012 Pumpengehäuse |
|
|
|
|
94188-03013 Laufradsatz komplett |
|
|
|
|
94188-03014 Pumpengehäuse hinten |
|
|
|
|
94188-03015 Schalter komplett |
|
|
|
|
94188-03017 Wicklungsschild |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 94188-03001 | Elektrik-Box komplett | 1 | 1 | |
|
|
|||
| 2 | 94188-03002 | Kondensator 25µf | 1 | 1 | |
|
|
|||
| 3 | 94188-03003 | Lüfterrad | 1 | 1 | |
|
|
|||
| 4 | 94188-03004 | Deckel Lüfterrad | 1 | 1 | |
|
|
|||
| 5 | 94188-03005 | Bolzen Stator | 3 | 1 | |
|
|
|||
| 6 | 94188-03006 | Wellendichtring | 1 | 1 | |
|
|
|||
| 7 | 94188-03007 | Mechanische Dichtung | 1 | 1 | |
|
|
|||
| 8 | 94188-03008 | Pumpengehäuse vorne | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 9 | 94188-03009 | Bolzen Pumpengehäuse | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 10 | 94188-03010 | Mutter Laufrad | 1 | 1 | |
|
|
|||
| 11 | 94188-03011 | O-Ring | Dieses Ersatzteil ist leider nicht mehr lieferbar. | |||||||
| 12 | 94188-03012 | Pumpengehäuse | 1 | 3 | |
|
|
|||
| 13 | 94188-03013 | Laufradsatz komplett | 1 | 1 | |
|
|
|||
| 14 | 94188-03014 | Pumpengehäuse hinten | 1 | 3 | |
|
|
|||
| 15 | 94188-03015 | Schalter komplett | 1 | 1 | |
|
|
|||
| 17 | 94188-03017 | Wicklungsschild | 1 | 2 | |
|
|
|||
| ohne Abb. |
 |
6026-01015 | Blindstopfen 1 / 4 Zoll | 2 | 1 | |
|
|
||
 |
||||||||||
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
46427 49224 49976 50872 51516 52774 56779 59137 61495 63193
|
94188-03001 Elektrik-Box komplett |
|
|
|
|
94188-03002 Kondensator 25µf |
|
|
|
|
94188-03007 Mechanische Dichtung |
|
|
|
|
94188-03015 Schalter komplett |
|
|
|
|
94188-03003 Lüfterrad |
|
|
|
|
94188-03004 Deckel Lüfterrad |
|
|
|
|
94188-03005 Bolzen Stator |
|
|
|
|
94188-04008 Pumpengehäuse hinten |
|
|
|
|
94188-04013 Laufradsatz komplett |
|
|
|
|
94188-04010 Pumpengehäuse |
|
|
|
|
94188-04011 O-Ring |
|
|
|
|
94188-04012 Pumpengehäuse vorne |
|
|
|
|
94188-04009 Bolzen Pumpengehäuse |
|
|
|
|
94188-04014 Ventil komplett |
|
|
|
|
94189-03019 Blindstopfen 1 / 8 |
|
|
|
|
94188-03017 Wicklungsschild |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 94188-03001 | Elektrik-Box komplett | 1 | 1 | |
|
|
|||
| 2 | 94188-03002 | Kondensator 25µf | 1 | 1 | |
|
|
|||
| 3 | 94188-03007 | Mechanische Dichtung | 1 | 1 | |
|
|
|||
| 4 | 94188-03015 | Schalter komplett | 1 | 1 | |
|
|
|||
| 5 | 94188-03003 | Lüfterrad | 1 | 1 | |
|
|
|||
| 6 | 94188-03004 | Deckel Lüfterrad | 1 | 1 | |
|
|
|||
| 7 | 94188-03005 | Bolzen Stator | 3 | 1 | |
|
|
|||
| 8 | 94188-04008 | Pumpengehäuse hinten | 1 | 3 | |
|
|
|||
| 9 | 94188-04013 | Laufradsatz komplett | 1 | 1 | |
|
|
|||
| 10 | 94188-04010 | Pumpengehäuse | 1 | 3 | |
|
|
|||
| 11 | 94188-04011 | O-Ring | 1 | 1 | |
|
|
|||
| 12 | 94188-04012 | Pumpengehäuse vorne | 1 | 3 | |
|
|
|||
| 13 | 94188-04009 | Bolzen Pumpengehäuse | 4 | 1 | |
|
|
|||
| 14 | 94188-04014 | Ventil komplett | 1 | 1 | |
|
|
|||
| 15 | 94189-03019 | Blindstopfen 1 / 8 | 1 | 1 | |
|
|
|||
| 17 | 94188-03017 | Wicklungsschild | 1 | 2 | |
|
|
|||
| ohne Abb. |
94188-03010 | Mutter Laufrad | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-03006 | Wellendichtring | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-04016 | Handgriff | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-04017 | Deckel Laufradsatz | 1 | 1 | |
|
|
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
63797 65962 68259 69304 69306 71830 74951
|
94188-03001 Elektrik-Box komplett |
|
|
|
|
94188-03002 Kondensator 25µf |
|
|
|
|
94188-03007 Mechanische Dichtung |
|
|
|
|
94188-03015 Schalter komplett |
|
|
|
|
94188-03003 Lüfterrad |
|
|
|
|
94188-05004 Deckel Lüfterrad |
|
|
|
|
94188-03005 Bolzen Stator |
|
|
|
|
94188-05008 Pumpengehäuse hinten |
|
|
|
|
94188-05013 Laufradsatz komplett |
|
|
|
|
94188-04010 Pumpengehäuse |
|
|
|
|
94188-04011 O-Ring |
|
|
|
|
94188-04012 Pumpengehäuse vorne |
|
|
|
|
94188-04009 Bolzen Pumpengehäuse |
|
|
|
|
94188-04014 Ventil komplett |
|
|
|
|
94189-03019 Blindstopfen 1 / 8 |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 94188-03001 | Elektrik-Box komplett | 1 | 1 | |
|
|
|||
| 2 | 94188-03002 | Kondensator 25µf | 1 | 1 | |
|
|
|||
| 3 | 94188-03007 | Mechanische Dichtung | 1 | 1 | |
|
|
|||
| 4 | 94188-03015 | Schalter komplett | 1 | 1 | |
|
|
|||
| 5 | 94188-03003 | Lüfterrad | 1 | 1 | |
|
|
|||
| 6 | 94188-05004 | Deckel Lüfterrad | 1 | 1 | |
|
|
|||
| 7 | 94188-03005 | Bolzen Stator | 3 | 1 | |
|
|
|||
| 8 | 94188-05008 | Pumpengehäuse hinten | 1 | 3 | |
|
|
|||
| 9 | 94188-05013 | Laufradsatz komplett | 1 | 1 | |
|
|
|||
| 10 | 94188-04010 | Pumpengehäuse | 1 | 3 | |
|
|
|||
| 11 | 94188-04011 | O-Ring | 1 | 1 | |
|
|
|||
| 12 | 94188-04012 | Pumpengehäuse vorne | 1 | 3 | |
|
|
|||
| 13 | 94188-04009 | Bolzen Pumpengehäuse | 4 | 1 | |
|
|
|||
| 14 | 94188-04014 | Ventil komplett | 1 | 1 | |
|
|
|||
| 15 | 94189-03019 | Blindstopfen 1 / 8 | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-03017 | Wicklungsschild | 1 | 2 | |
|
|
|||
| ohne Abb. |
94188-03010 | Mutter Laufrad | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-03006 | Wellendichtring | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-04016 | Handgriff | 1 | 1 | |
|
|
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
79501 80660 82605
|
94188-03001 Elektrik-Box komplett |
|
|
|
|
94188-03002 Kondensator 25µf |
|
|
|
|
94188-03007 Mechanische Dichtung |
|
|
|
|
94188-03015 Schalter komplett |
|
|
|
|
94188-03003 Lüfterrad |
|
|
|
|
94188-06004 Lüfterradabdeckung |
|
|
|
|
94188-03005 Bolzen Stator |
|
|
|
|
94188-05008 Pumpengehäuse hinten |
|
|
|
|
94188-05013 Laufradsatz komplett |
|
|
|
|
94188-04010 Pumpengehäuse |
|
|
|
|
94188-04011 O-Ring |
|
|
|
|
94188-04012 Pumpengehäuse vorne |
|
|
|
|
94188-04009 Bolzen Pumpengehäuse |
|
|
|
|
94188-04014 Ventil komplett |
|
|
|
|
94189-03019 Blindstopfen 1 / 8 |
|
|
|
| Pos. | Bild | Ersatzteilnr. | Bezeichnung | Verbaute Menge |
RB | Status | Preis inkl. USt |
Menge | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 94188-03001 | Elektrik-Box komplett | 1 | 1 | |
|
|
|||
| 2 | 94188-03002 | Kondensator 25µf | 1 | 1 | |
|
|
|||
| 3 | 94188-03007 | Mechanische Dichtung | 1 | 1 | |
|
|
|||
| 4 | 94188-03015 | Schalter komplett | 1 | 1 | |
|
|
|||
| 5 | 94188-03003 | Lüfterrad | 1 | 1 | |
|
|
|||
| 6 | 94188-06004 | Lüfterradabdeckung | 1 | 1 | |
|
|
|||
| 7 | 94188-03005 | Bolzen Stator | 3 | 1 | |
|
|
|||
| 8 | 94188-05008 | Pumpengehäuse hinten | 1 | 3 | |
|
|
|||
| 9 | 94188-05013 | Laufradsatz komplett | 1 | 1 | |
|
|
|||
| 10 | 94188-04010 | Pumpengehäuse | 1 | 3 | |
|
|
|||
| 11 | 94188-04011 | O-Ring | 1 | 1 | |
|
|
|||
| 12 | 94188-04012 | Pumpengehäuse vorne | 1 | 3 | |
|
|
|||
| 13 | 94188-04009 | Bolzen Pumpengehäuse | 4 | 1 | |
|
|
|||
| 14 | 94188-04014 | Ventil komplett | 1 | 1 | |
|
|
|||
| 15 | 94189-03019 | Blindstopfen 1 / 8 | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-06017 | Wicklungsschild | 1 | 2 | |
|
|
|||
| ohne Abb. |
94188-03010 | Mutter Laufrad | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-03006 | Wellendichtring | 1 | 1 | |
|
|
|||
| ohne Abb. |
94188-04016 | Handgriff | 1 | 1 | |
|
|
